在半导体行业证券配资合法吗，设计一款领先的集成电路（IC）一直被视为硬件工程的巅峰挑战之一。通常情况下，从架构定义到最终流片（Tape-out），需要动辄数百人的工程团队协作，研发生产周期长达18至36个月，投入数亿美元。高昂的容错成本使“一次性成功”成为刚需，为此，验证环节甚至占据了总工作量的50%以上。

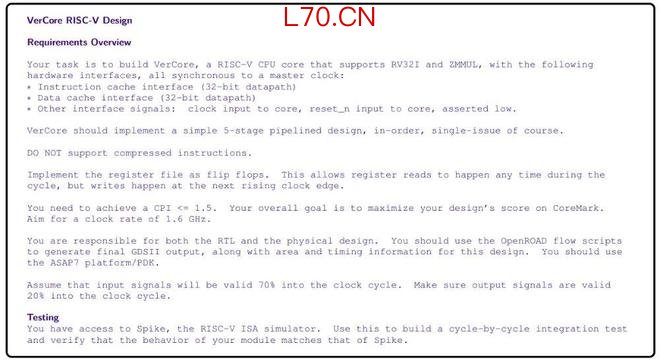

然而，就在最近，芯片设计初创公司Verkor发布的一项研究打破了这一常态。其开发的自主AI智能体——DesignConductor（简称DC），仅凭一份219字的自然语言需求文档，在短短12小时内，便独立完成了从微架构设计到可供流片的GDSII（物理版图数据）的全流程。由此诞生的VerCoreCPU，不仅主频高达1.48GHz、具备运行Linux的能力，其性能更直逼2011年时期的主流商用处理器。这也是目前已知的首个由自主代理完整构建出的工作级CPU。
DesignConductor：半导体设计的“数字指挥官”

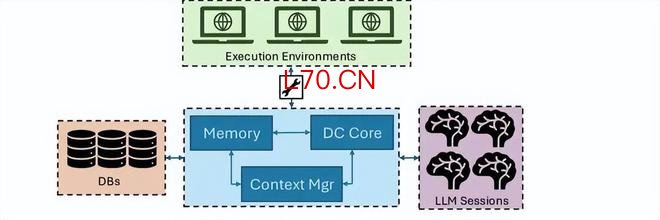

与简单的代码补全工具不同，DesignConductor是一个具备长时程推理能力和复杂工具调用能力的自主代理系统。其核心架构旨在解决硬件工程中极为严苛的功耗、性能、面积（PPA）多目标约束。在系统架构与基础设施层面，为应对电子设计自动化（EDA）极其密集的计算需求，DC采用了云端扩展架构。
其内部由多个关键模块协同工作。首先是LLM推理引擎与上下文管理，DC使用了尖端大语言模型作为决策中枢；为防止信息过载导致推理质量下降，系统又引入了上下文管理模块，实时监控并优化跨并发会话的Token使用。
其次是跨迭代的自主内存系统承担知识库功能，负责存储技术需求、代码库信息和设计规则。它确保智能体在长达12小时的任务中保持逻辑连续性。最后则是分布式执行环境：智能体运行在装有专业EDA工具的虚拟机或容器中，能够直接编写并运行Verilog代码、执行逻辑仿真和物理合成。

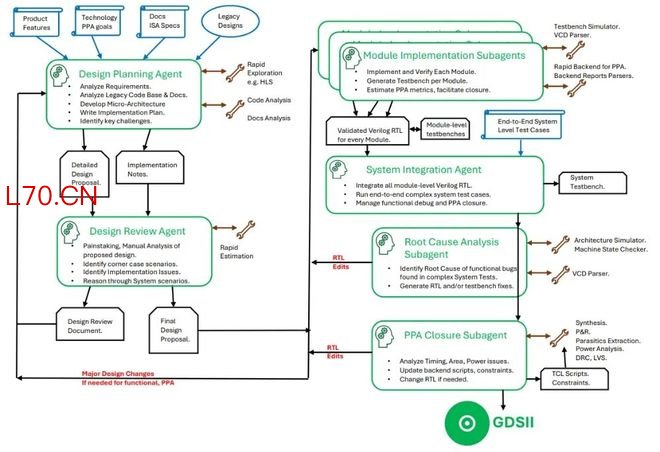

DC的工作模式模仿了传统工程团队的职能分工，通过多个子智能体（Subagents）执行链式流程，实现“多角色”协同的自动化工作流。其中设计规划模块负责分析用户需求，生成微架构方案；逻辑实现与评审模块可生成VerilogRTL代码及配套测试平台，通过设计评审智能体分析流水线冲突等潜在缺陷。接着，系统集成模块随即汇聚各个模块，利用RISC-V标准指令集模拟器Spike进行全系统验证。
此外，当测试失败时，智能体还能自动解析VCD（值变转储）文件并将其转换为CSV格式，对比硬件状态与架构状态，通过根因分析精准定位逻辑错误。最后，PPA收敛是最关键的一步。智能体可根据后端工具生成的时序、功耗和面积报告，迭代修改RTL（如添加前推逻辑Forwarding或重构算术单元），直到满足性能指标。
12小时的结晶：VerCore处理器深度解析
为验证DC的实战能力，Verkor团队设定了一个极具挑战性的目标：在基于亚利桑那州立大学开发的7nm预测工艺设计包ASAP7工艺下，构建一款支持Linux的RISC-VCPU。
在12小时内，DC展现出令人惊叹的计算强度与工程精细度。项目运行周期内累计处理的Token流达到数十亿量级，堪称深层推理马拉松。芯片设计对逻辑严密性的要求近乎苛刻，系统必须通过精密的上下文管理模块，在长时程的会话中不断同步技术规范与设计规则，确保智能体在处理庞大的Verilog代码库时不会因信息过载而产生逻辑幻觉。
这种跨越的底层支撑正是前文提到的那套高度自动化的“开发-验证-修复”闭环体系。在编写出支持RV32I基础指令集与ZMMUL高性能乘法扩展的RTL代码后，为达到极限频率，DC智能体还经历了多轮物理合成迭代，不断调整逻辑深度与前推路径。

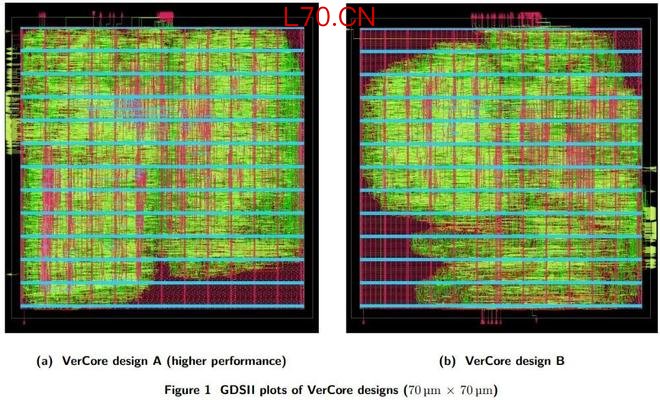

在这种持续的反馈优化下，结果没有令人失望。VerCore最终成功在1.48GHz的高频下达成时序闭合，并以2809μm²的极精简面积（不含缓存）实现了3261分的CoreMark跑分。对比来看，这一性能水平与2011年中期的IntelCeleronSU2300（双核1.2GHz）相当，但考虑到其是在12小时内由AI独立设计完成的，效率提升已达指数级。
在VerCore的开发过程中，DC还展现出令人惊叹的硬件优化直觉。为了达到1.6GHz的预期目标，智能体在没有明确人类指令的情况下，自主实施了包含早期分支解析（在解码阶段即进行分支处理以降低延迟）、前推逻辑（独立解决数据相关性冲突）等在内的多项高级特性，还构建了一个平衡的4级Booth-Wallace乘法器。实验显示，该模块在隔离状态下主频可飙升至2.57GHz。
2026炒股配资
AI真的“懂”硬件吗？
尽管DC在实战中展现了卓越性能，但研究团队同时揭示了AI在硬件设计中与人类工程师不同的独特思维逻辑及局限性。
例如，研究人员发现，AI智能体目前更多依赖于“反馈-纠错”循环。DC最初设计的前推逻辑可能导致关键路径过长，但它无法直接预见这一问题，而是在接收到EDA工具的时序违例报告后，才开始通过迭代尝试来缩短路径。
另外，大模型主要基于顺序执行的软件代码训练，但硬件描述语言（HDL，如Verilog）本质上是由并发和事件驱动的。因此，这种软件思维与并发逻辑的天然冲突，让AI有时误认为减少代码行数就能缩短时序路径，然而，这在硬件设计中并不总是成立。
实验还证明，“提示词工程“对智能体而言依然相当关键，输入需求的质量有时甚至会决定输出结果。Verkor指出，必须在需求中包含可度量的指标。例如，若文档中未明确要求“每指令周期数（CPI）≤1.5”，DC可能就会生成一个功能正确但性能极差的设计。AI需要明确的性能锚点来引导其测试平台进行针对性优化。
硅片设计也将打破垄断，迎来民主化？
除了技术上的突破，DesignConductor的成功或预示半导体产业结构将发生剧变。原本18-36个月的流片周期有望在AI助力下压缩至3~6个月；此前，许多针对特定领域、低产量的定制芯片设计，由于研发成本过高，被认为不具商业可行性。AI智能体将进一步降低设计门槛，让专用芯片的开发变得廉价且快速。
元股证券:ygzq.hk
对于人类工程师而言，他们将从低级RTL编写和繁琐的Bug修复中解脱出来，转而担任“首席架构师”的角色，专注于战略目标设定和高层级架构指导。另外，初步测试显示，DC的内存系统和子智能体结构可以扩展支持包含数百万行Verilog代码的项目。目前其已在尝试设计13级乱序执行（Out-of-Order）处理器，为硅片设计提供超大规模复杂性支持
一直以来证券配资合法吗，硬件设计都是一项高度受限的多目标耦合工程，但Verkor的这项研究证明，自主AI智能体完全足以胜任这种复杂任务。通过200余字的文档、半天内就能生成1.5GHz的处理器，我们离“芯片随需而变”的未来已不再遥远。正如Verkor团队所言，AI正在攻克芯片设计的“最后边疆”。
